【VDA19標準顆粒圖像分析儀】詳情 Details

　　顆粒圖像分析儀符合標準：

　　VDA19 、ISO-16232

顆粒圖像分析儀測試粒徑：

 　顆粒圖像分析儀產品優勢：

　　簡便的清潔度測試

　　短短幾分鐘即可完成在過濾膜上的粒子分析，

　　免維護，低成本投資

　　顆粒圖像分析儀測試步驟：

步驟1：過濾膜掃描

首先，過濾膜的高分辨率掃描完整圖像會存儲在硬盤里。在每次掃描開始時，掃描儀會自動校準，這保證了高重現性的亮度和對比度，不受LED亮度變化的影響。

步驟2：粒度測量

掃描的圖像通過灰度值閾值的二進制轉化為黑白格式。在二進制圖像中，粒子的大小被自動檢測。每個粒子的長度，寬度，拉長的長度，面積，周長等都會自動計算出來。

步驟3：生成報告

由MicroReporter生成的清潔度測量報告直接顯示在Microsoft Excel®。語言種類可以在英語和德語之間進行切換。十個最大的粒子會顯示在一個圖片庫的頁面。此外，還可以生成趨勢分析和審核報告。

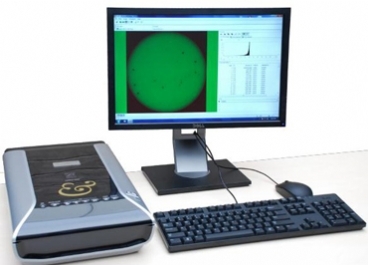

顆粒圖像分析儀產品配套：

　　戴爾的Windows®個人電腦，預裝正版Microsoft Excel®。

　　高分辨率的平板掃描儀，帶專用過濾膜支架和光學過濾器，LED照明。

　　軟件：掃描過濾膜并自動進行粒子分析。

　　Microreporter：樣品的清潔度報告工具(英文、德文可選)，包括MicroGallery微顆粒圖片庫，MicroAnalysis分析報告和MicroTrend趨勢報告。

　　顆粒圖像分析儀報告：

　　1. 可自定義的的客戶方數據，測試對象，檢測授權，被測樣品，前期準備等

　　2. 樣品表面結果的比例，體積或測試樣本數量

　　3. ISO/ VDA尺寸類型或用戶自定義

　　4. 樣品的清潔度代碼(CCC認證)

　　5. 與相應的清潔度要求進行比較

　　6. 可抽入檢查員的電子簽名

　　顆粒圖像分析儀圖像庫：

　　·最大的十個粒子的圖像庫

　　·位置標簽在過濾器上，以簡化顯微鏡的重新定位

　　·單獨分析和評級顆粒子

　　數據分析：

　　·縱橫線的長度寬度圖(見圖)

　　·長度-面積直方圖

　　·趨勢和提取曲線

　　顆粒圖像分析儀審計工具：

　　·用戶自行根據顆粒標準件(已包含在標準配置中)進行儀器校準

　　顆粒圖像分析儀審計報告

　　分析軟件-MicroEditor(軟件)

　　后處理的結果：分離，調整大小和重新打印粒子

　　MicroMag 200x：

　　用于過濾片的微型顯微鏡

　　簡單重新定位粒子

　　MicroGloss：

　　金屬反射粒子的自動化檢測

　　測量：

　　符合各工業標準的長度和寬度多重測量
